產品特點：
該系列造型機為全緩沖，高頻率，低振幅，氣動微震壓實式造型機 結構進行優化設計，機身采用方箱框架結構，大幅度提高機身的剛性 震擊部分為彈簧緩沖，有效降低機器對地基的影響 起模機構采用氣缸、曲柄、連桿、同步軸實現同步起模 控制部分全部采用氣動元件來實現整體功能，操作簡單，維護方便 操作方便，可視砂型情況，操作程序可人性化，有效地提高生產率。
技術參數：
產品型號 | Z143W | Z145W | Z146W | Z148WB | Z148WE | Z149W |
砂箱最大尺寸 | 500x400x160 | 550x450x200 | 600x500x200 | 800x600x300 | 900x800x320 | 1050x930x300 |
工作臺尺寸 | 560x420 | 600x550 | 700x500 | 900x730 | 1000x900 | 1200x1030 |
震擊負荷 | 200 | 300 | 400 | 600 | 800 | 1200 |
壓實力 | 4200 | 6300 | 7500 | 10000 | 16000 | 16000 |
壓實行程 | 125 | 160 | 180 | 200 | 200 | 200 |
起模行程 | 160 | 200 | 200 | 250 | 300 | 350 |
生產率（箱/小時） | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
自由空氣消耗量（m3/箱） | 0.25 | 0.4 | 0.4 | 0.55 | 0.55 | 0.6 |
外形尺寸 | 810x570x1348 | 1200x800x1680 | 1100x850x1800 | 1760x1180x2280 | 1615x1180x2175 | 1760x1180x2280 |

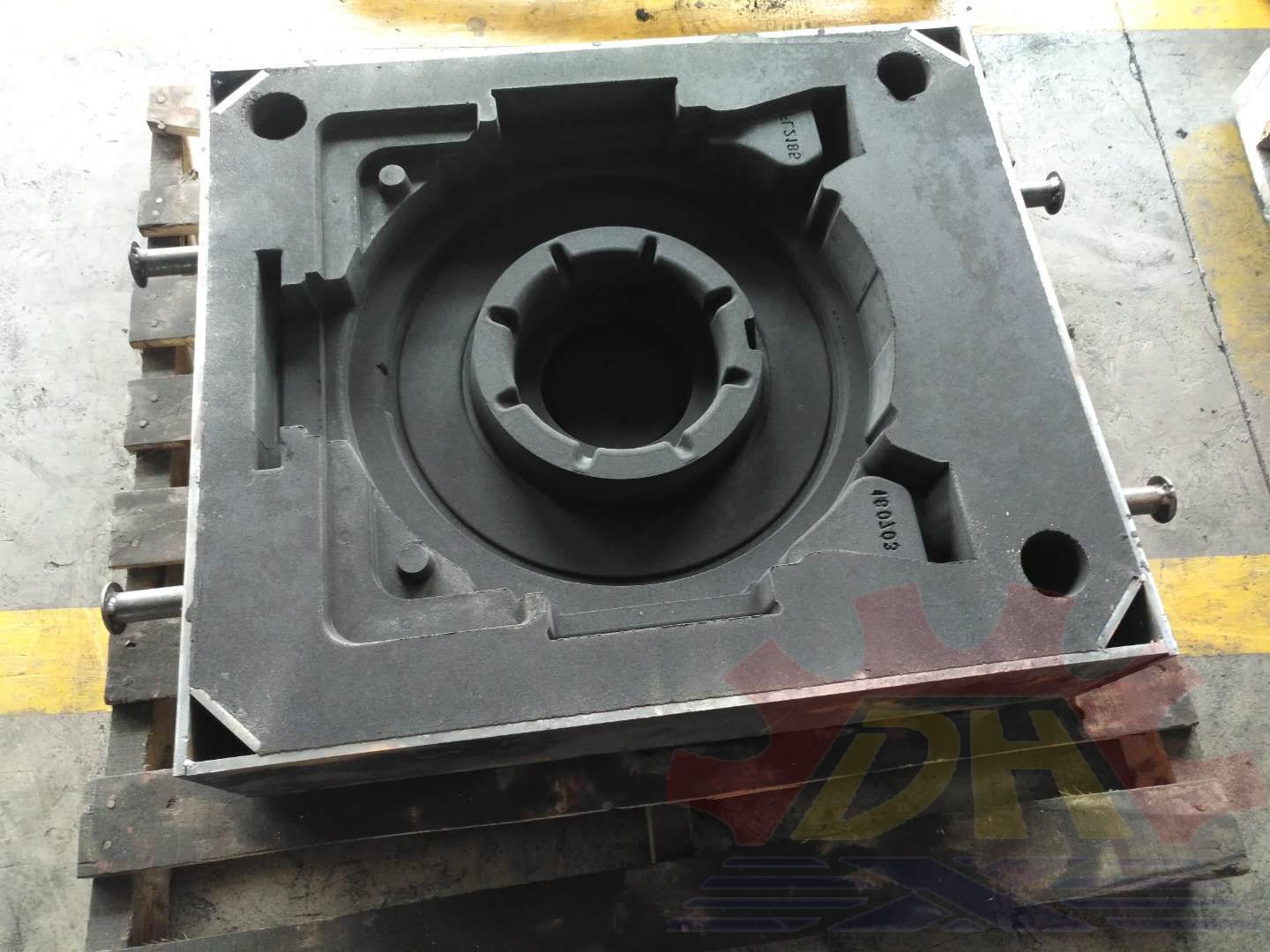

造型效果展示：
